Chapitre 23

Les Corps Primitifs

















Retour au sommaire principal




Les Corps primitifs sont des objets prfabriqus redimensionnables.



Ils sont topologiquement corrects.



L'oprateur peut choisir de les construire pleins ou creux.



Ils sont gnralement utiliss comme objets de dpart pour les oprations boolennes ou comme lments constructifs.











Rglage des Corps Primitifs#

Ctrl+

1 Rglage des Corps Primitifs









Le rglage des fonctions gnrant des corps primitifs est effectu par :



Clic contextuel ( bouton droit ou touche Ctrl ou Alt ) sur l'icne.



Le dialogue suivant est propos :





Choisir le Mode de cration : Interactif ou Numrique :



-  Le mode Interactif permet de crer un corps primitif selon la mthode indique ci-dessous.



-  Le mode Numrique permet de crer un corps primitif par la saisie de ses dimensions en X, Y, Z.





Indiquer dans la zone Prcision une valeur permettant de dfinir le nombre de points crs lors de la construction de sphres ou d'hmisphres.



Ce nombre doit tre suprieur ou gal 4 et divisible par 4. Par dfaut, ce nombre est fix 36.



Cocher la case Avec facettes pour indiquer qu'on souhaite crer ces entits avec des facettes.



Choisir le type de facettes souhaites : facettes 3 cts ou facettes 4 cts.



Loption Base 3 Pts nest utilisable que pour la construction de paralllpipdes ou de

pyramides.

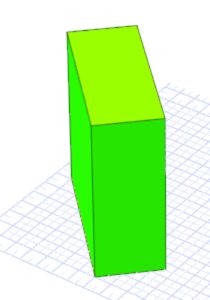

Crer un Paralllpipde#



2 Crer un Paralllpipde







Cliquer sur l'icne Crer un Paralllpipde .



Cliquer pour positionner le premier nud du paralllpipde.



Si le bouton Base 3 Pts est coch :



Dplacer la souris.



Cliquer pour positionner le second point de larte de la base (ou entrer dans laide

numrique pour fixer sa longueur).. Ceci permet dorienter la base comme dsir,

dans le plan de la grille ou dans lespace.



NOTA : Noubliez pas que la position de la grille peut tre modifie pendant le cours

dune construction. Ce qui permet de positionner le paralllpipde nimporte o

dans lespace.



Dplacer la souris.



Cliquer pour positionner le rectangle de base du paralllpipde (ou entrer dans laide numrique pour fixer des dimensions











Dplacer la souris.



Cliquer pour dterminer la hauteur du paralllpipde ou entrer dans laide numrique pour fixer la hauteur.







Remarque :



On crera exactement de la mme faon des sphres, hmisphres, cylindres, pyramides et cnes.













Crer un Sphrode#



3 Crer un Sphrode







Le fonctionnement est identique la fonction Crer un Paralllpipde.















Crer un Hmisphrode#



4 Crer un Hmisphrode







Le fonctionnement est identique la fonction Crer un Paralllpipde.















Crer un Cylindrode#



5 Crer un Cylindrode







Le fonctionnement est identique la fonction Crer un Paralllpipde.















Crer une Pyramide#



6 Crer une Pyramide







Le fonctionnement est identique la fonction Crer un Paralllpipde.















Crer un Conode#



7 Crer un Conode







Le fonctionnement est identique la fonction Crer un Paralllpipde.
