1 – BIM / IFC

Le Building Information Model  (en franćais MIB : Modélisation des Informations du BČtiment) est un standard international de conception, d’échange de données et de gestion. Son format de transport d’informations est est le format de fichier IFC.



Cette méthodologie impacte directement les méthodes de travail. Elle implique une forte discipline organisationnelle ą tous les niveaux, y compris celui de la conception.



fficher l'image d'origine



C’est pourquoi 3D Turbo permet le typage fort de diverses entités organisationnelles internes et propose de nouvelles méthodes de structuration des projets.



Les entités structurantes de 3D Turbo sont :



-       Les Calques

-       Les Groupes de calques ( également nommés : Combinaisons )

-       Les Objets

-       Les Groupes d’objets ( Objets PŹres / Fils )



Chacune de ces entités est dotée d’une fonction de création / modification de typage.



En dehors d’un projet BIM, il n’est pas nécessaire de typer quoi que ce soit. Mais si le projet 3D Turbo doit s’insérer dans une chaĒne collaborative autour de la norme BIM, il convient, dŹs la conception, d’adopter une structure de calques et une typologie d’entités adaptée,



Si le projet 3DTurbo provient d’une chaine collaborative (via le format IFC), les entités sont déją pré-renseignées. Dans ce cas il convient de ne pas modifier le typage, au risque d’endommager la cohérence du projet BIM.




2 – Les OBJETS BIM / IFC

Les Objets connus dans la norme BIM sont nombreux. Le menu de typage expose les plus courants, en langage BIM  ou en langage commun.



2-1 Menu de typage

Dans 3D Turbo, le typage des entités est réalisé ą l’aide d’un jeu de menus hiérarchiques standard placé dans les divers dialogues de gestion des entités :



Eléments de Construction

Type IFC (touche Alt)

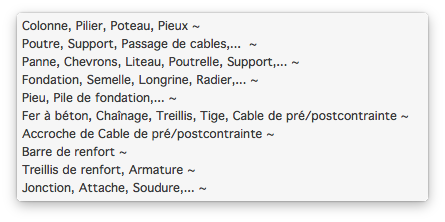

Eléments de Structure

Type IFC (touche Alt)



Terrain et Végétation

Type IFC (touche Alt)



Meubles et Meubles Intégrés

Type IFC (touche Alt)



Eléments Spaciaux

Type IFC (touche Alt)



Eléments divers

Type IFC (touche Alt)








3 – Le TYPAGE des Entites

Pour typer une entité dans 3D Turbo, il suffit de sélectionner le type correspondant dans le menu quand il apparaĒt.



3-1 Typage des Calques

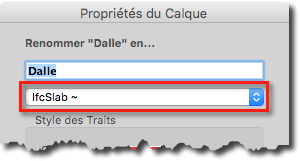

Le typage des Calques s’effectue soit dans le dialogue de réglage des Propriétés des Calques, soit dans l’Inspecteur de Calques.









3-2  Typage des COMBINAISONS de Calques

Le typage des Combinaisons de Calques s’effectue dans le gestionnaire des Combinaisons







3-3  Typage des Objets

Le typage des Objets s’effectue dans le Gestionnaire d’Objets







ou dans l’Inspecteur d’Objets :













Dans la Base de Donnée des Objets (Onglet DB du Gestionnaire d’Objets), on peut spécifier (ou consulter) la typologie des Objets et insérer des informations spécifiques.





Cet ensemble d’informations suivra l’objet pendant toute sa durée de vie, quel que soit l’intervenant dans le processus BIM.




3-3-1  dICTIONNAIRE DE TYPAGE

Un dictionnaire de typage est fourni. Il est éditable et peut źtre enrichi selon les besoins propres.  Doublé par un Menu Pop-Up, il permet d’insérer rapidement les caractéristiques standard d’un objet.
















4 – EXPORT AU FORMAT  IFC

La norme BIM prévoit un format d’export universel dit « format IFC »

Iluac Software fournit un logiciel de gestion BIM / IFC destiné aux BIM managers.

3D Turbo exporte ses modŹles ( pré-typés IFC ou non )  vers le logiciel bim.aero via le menu des filtres de la fonction « Enregistrer-sous »





Pour bénéficier de l’export IF, le logiciel bim.aero  doit źtre présent dans le Dossier Applications .



Pour obtenir ce logiciel, veuillez vous mettre en rapport avec iluac Software.

( http://www.iluac.com)







bim.aero est bien plus qu’un simple convertisseur IFC.

Il permet de structurer totalement  ou corriger un projet 3D ą la norme BIM, mźme si le logiciel duquel il est importé n’a aucune fonction BIM .

Il permet en outre d’importer de nombreux formats 3D.
