Chapitre 32 - 4

ANIMATION - RELIEF

1 – Préparer une Animation

2 – Régler une Séquence d’ Animation

3 – Réaliser une Séquence d’ Animation

4 – Vues en Relief

Retour au sommaire principal

Ce chapitre explique comment réaliser une séquence d’animation QuickTime à partir d’une liste de Points de Vues.

Vous devez être totalement familier avec les autres fonctionnalités de visualisation avancée de 3D Turbo et en particulier de la visualisation OpenGL et la manipulation des Points de Vue ( POV ).

Veuillez vous reporter au chapitres correspondants :

Chapitre 32 – Les Techniques Avancées de la Visualisation 3D

Chapitre 32-1 – Le Rendu OpenGL Temps Réel

Chapitre 32-2 – Héliodon International  - Animation Solaire

1 – PREPARER UNE ANIMATION

Une animation se fait obligatoirement en mode de rendu OpenGL.

Une animation consiste à déplacer une camera le long d’un parcours décrit par des points de passage appelé « Points de Vue Clefs » (POV Clefs).

Ces POV Clefs servent de points de contrôle pour calculer une courbe 3D le long de laquelle les positions de la caméra  et du point visé seront déplacées.

Les positions intermédiaires entre les POV Clefs sont calculées automatiquement en fonction de :

- la durée souhaitée pour la séquence d’animation

- le nombre d’ Images/Seconde ( frame rate)

Pour réaliser une animation, il faut disposer des ingrédients suivants :

- Un Modèle 3D visualisable en OpenGL

- Une liste de Points de Vues Clefs répartis sur un parcours

Le long du parcours, les éléments suivants sont interpolés :

- La position 3D de la caméra,

- La position 3D du point visé,

- L’angle de Tilt de la Camera (Inclinaison de la caméra),

- La focale de la Caméra,

- Les plans de clipping Avant / Arrière.

- Le plan de coupe,

- Les éclairages (position, intensité et couleur)

- Les couleurs de fond

Le long du parcours, les éléments suivants ne sont pas interpolables:

- Les changemenst de calque,

- Les changements de palette.

Pour préparer une animation, ouvrir la fenêtre de Gestion des Points de Vue.

- Créer des Points de Vue judicieusement répartis le long d’un parcours.  Une bonne expertise de la gestion et de la manipulation des Points de Vue dans 3D Turbo est nécessaire pour cette phase de mise au point du parcours.

- Créer un Dossier de Points de Vue et y ranger les Points de Vue Clefs, dans l’ordre de leur position sur le parcours.  Vous pouvez évidemment créer plusieurs Dossiers de Séquences.

ATTENTION :

Le premier Point de Vue de la liste est important. Il doit obligatoirement  être en rendu OpenGL, avec tous les ingrédients prérèglés car il condiitionne les dimensions de la Fenêtre de l’Animation. Tous les Points de vue de la séquence doivent utilser la même dimension de fenêtre . Si ce n’est pas le cas, des sauts intempestifs de focale peuvent apparaître dans l’animation. Les autres Points de Vue peuvent être filaires pour faire des effets.  Tous les points de Vue doivent être perspective. Les vues en Plan ne sont pas interpolées. Elles peuvent néanmoins servir pour des plans fixes.

2 – REGLER UNE SEQUENCE D’ANIMATION

Pour réaliser une animation :

- Sélectionner un Dossier de Point de Vue préalablement remplis de POV Clefs

- Cliquer dans le bouton

Le dialogue de réglage et de réalisation est affiché :

Le dialogue peut être déplacé à tout moment en draguant sa barre de titre, qui indique le nom du dossier sélectionné pour le filmage. La partie basse des Réglages de la séquence peut être fermée dès lors qu’on a décidé des caractéristique du film (Durée, Son, Codec, et piste infos)

Ce dialogue permet :

· La mise au point interactive de la séquence, en coopération avec la fenêtre de gestion des Points de Vue

· Le règlage et la production d’une séquence d’animation QuickTime

1 - Le TIMING

Le timing de la Séquence comprend :

La DUREE

Spécifier la durée de la séquence en minutes et secondes.

LE TAUX d’IMages

Choisir le taux d’images par seconde. Choisir le taux d’image entre 8 et 60 images/Secondes, selon la destination de la video. Sur écran d’ordinateur, 25 images/seconde est le standard. Le nombre d’images total à calculer est donc :  Durée x Taux. 1 minute d’animation @ 25 ips génèrera 65 x 25 = 1625 images

2 - LA VIDEO

Le réglage de la video de la Séquence comprend :

Le codec de compression

Bienvenue dans le monde mystérieux des codec video.

Choisir le codec de compression dans le menu des Codec standard de QuickTime.

Un Codec est une méthode de compression des images. De nombreux codec existent, selon la destination finale de l’animation ( télévision numérique, page Web, écran d’ordinateur,…) et selon la qualité requise pour la restitution de l’animation sur son support de destination.

Si vous ne souhaitez pas vous investir dans la compréhension des Codec, laissez le codec par défaut  H.264 qui est le plus moderne et le plus efficace en compression.

LA QUALITE DE COMPRESSION

Choisir la qualité de la compression pour les codec avec pertes

Si vous ne savez pas à quoi correspondent ces règlages, garder les réglages par défaut.

Pour en savoir plus sur les Codec video, consulter les liens ci-dessous ou Google :

http://fr.wikipedia.org/wiki/Codec

http://www.apple.com/quicktime/resources/components.html

Le choix du codec dépend de l’utiliation ultérieure de la Séquence, de la qualité de restitution souhaitée, du support de diffusion de l’animation. Certains Codec compressent avec perte, d’autres compressent sans perte.

On privilégie les codec sans perte ou à très faible perte pour l’archivage de rushs ou pour l’édition afin d’éviter que les compressions/recompressions successives ne dégradent l’image.

Les codecs à forte compression (lossy) sont plutôt utilisés pour la génération finale de la séquence en vue d’une diffusion. On choisira le codec le plus approprié au type de support (écran, CD, internet, réseau…) ainsi qu’à la séquence.

Vous trouverez ci-dessous, 3 liens vers des tableaux qui reprennent les spécifications et avantages/inconvénients de chaque codecs et supports :

Choix d’un Codec selon leurs caractéristiques :  “Spécifications des codecs”.

Choix d’un Codec selon la destination de la video : “Spécifications des supports”.

Choix d’un Codec selon la qualité graphique souhaitée: “Comparaisons graphiques”.

3 – LES PISTES

Le film de la Séquence peut contenir 1, 2 ou 3 pistes :

- Une piste Video

- Une piste d’Information

- Une piste Son

La piste Video

Contient le visuel OpenGL de la séquence animée. Les dimensions du cadre de la Séquence sont celles du premier Point de Vue de la liste des POV Clefs.

La piste INFOS

La piste Infos contient une bandeau composé d’un texte de 999 caractères que vous pouvez modifier avant de filmer :

Dans la séquence filmée la piste Infos défile en haut ou en bas de l’image, selon l’option choisie. La  police (fonte), la hauteur et la couleur du texte du banseau sont ceux du style courant du Calepin au moment de la prise de vue.

	La piste  Infos n’est créée que si l’option « VIdeo + Infos » est cochée.

La piste SON

Pour créer une piste son : · Cocher la case « Piste Son »

Document Sonore

· Choisir un  Document Sonore en cliquant sur le bouton « Document Sonore »

Le document sonore doit être obligatoirement au format AIFF ou AIFC.

Si vous possédez des documents sonores à d’autres formats ( mp3 ,wav ,…) il existe de nombreux logiciels de conversion de fichiers Son d’un format dans un autre.

	Pour écouter le document sonore, clquer dans l’icône ci-contre.
	La durée du Document sonore est indiquée en dessous de son nom.

Ajustement de la piste Video à la piste Son

Les fichiers Son qui durent plus longtemps que la séquence video sont tronqués.

Mais il est possible d’adapter automatiquement la durée de la séquence video à la durée du fichier Son.  Pour ajuster la durée de la piste son :

· Cliquer dans le  bouton  « Adapter le Timing »

Vous pouvez sonoriser une Animation video a postériori avec un éditeur Quicktime.

3 – REALISER UNE SEQUENCE D’ANIMATION

Les outils disponibles pour prévisualiser et produire la séquence d’animation sont disposés das la partie supérieure de la fenêtre.

On peut travailler soit avec les Points de Vue Clefs, soit avec la séquence elle- même.

3-1  Points de Vue Clefs

Pour travailler avec les Points de Vue Clefs  cliquer sur la partie « POV Clefs » dans le contrôle ci-contre.

Vous devez avoir créé un dossier de Points de Vue judiceusement répartis le long d’un parcours. Veuillez vous reporter au chapitre 32 Les Techniques Avancées de la Visualisation 3D, § 6 – Sauvegarder et Gérer  les Points de Vue.

Le gestionnaire de Points de Vue et  l’Editeur de Séquence sont ouverts simultanément.

Il est donc possible de modifier les points de vue, d’en insérer,etc …sans quitter l’Editeur.

3-2  PRE-VISUALISER

La prévisualisaton s’effectue soit sur les Points de Vue Clefs, soit sur la séquence totale.

	Pour travailler avec les Points de Vue Clefs, cliquer sur «POV Clefs »
	Pour travailler avec le séquence, cliquer sur « Sequence »

La prévisualisation se fait de 2 manières :

- Continue

- Interactive

Visualisation Continue

Pour visualiser les Points de Vue ou la Séquence en continu , cliquer sur le bouton « Visualiser »

Visualisation des  Points de Vue :

Affiche les Point de Vue  successifs  dans l’ordre de leur apparittion sur le parcours.

Le potentiomètre indique à gauche le nom du Point de Vue affiché et à droite l’instant (en minutes et secondes) de son appariition dans la séquence.

Un son d’obturateur signale le changement de Point deVue, sauf si il a été  désactivé pour un fonctionement silencieux.

Visualisation de la Séquence :

Affiche la séquence comme elle apparaîtra dans l’animation finale, mais sans tenir compte de sa durée réelle. Le potentiomètre montre l’avancement de la Séquence et indique à gauche les noms des Points de Vue de début et de fin du segment de parcours en cours, et à droite l’instant (en minutes et secondes) de la position actuelle  dans la séquence

Un son d’obturateur signale le passge sur un Point de Vue Clef, sauf si il a été  désactivé pour un fonctionement silencieux.

		Si la case « Tous les Effets » est cochée, la séquence fonctionne avec toutes les interpolations prévues. Si la case est décochée, la séquence ne montre que la position de la Caméra.
		Pour arrêter prématurément une pré-visualisation, utiliser le touche Escape ou cliquer sur le bouton « Stop ». Pour la reprendre cliquer sur « Visualiser ».

Visualisation Interactive – Exploration de la Séquence

Pour visualiser la séquence de manière interactive utiliser le potentiomètre.

Cliquer dans le bouton du potentiomètre sans relâcher le bouton de la souris.

Dès que le premièr Point de Vue est affiché, glisser le potentiomètre vers la droite pour avancer dans la séquence ou vers la gauche pour reculer. Les indicateurs de Point de Vue et d’instant sont les mêmes que pour la vsualisation en continue.

ON peut ainsi explorer la séquence extrêmenent rapidement.

En relâchant le bouton de la souris au milieu de la séquence, on fige la séquence à son point courant, On peut alors la continuer en Visualisation continue, ou la reprendre en visualisation interactive.

3-3  GEOMETRIE DE LA SEQUENCE

Pour visualiser le parcours, les Points de Vue Clefs et toutes les positions de la caméra, sous forme géonétrique, dans le premier calque libre, cliquer sur le bouton « Géométrie »

Chaque Point de Vue Clef est représenté :

- Par un segment de droite  pointillé entre  la position de la camera et son point visé.

- Par un Objet portant le nom du POV et 2 fils figurant les 2 points de la droite de visée ( P-xxxx  et @-xxxx)

Le parcours de la caméra et toutes ses positions sont représentés par un objet polyligne « Path ». Chaque point de la polyligne est une position de la caméra.

A l’aide de ce calque il est aisé de fabriquer des points de vue supplémentaires à l’aide du menu contextuel de la fenêtre de travail, et de sa rubrique « Droite de Visée »

Nombre de Positions sur le parcours

Le nombre de positions de camera sur la parcours est égal au nombre de points de l’objet Path. Il est égal à  (Nombre de POV Clefs -1 )  x  Nombre total d’images.

Exemple numérique : pour  une séquence de 15 secondes à 25 images/seconde, le nombre d’images total est de 15 * 25 = 375 images.

Si la séquence a 5 POV Clefs, soit 4 segments de parcours, le nombre total de positions de caméra est  4 * 375 = 1500.

Accellération / Décellération

D’après le paragraphe précédent, on aura compris que chaque segment du parcours contient le même nombre de Positions.

Par conséquent, la densité de positions intermédiaires est plus faible sur les longs segments et plus grande sur les segments plus courts.

Donc la caméra se déplace plus vite sur les longs segments que sur les petits.

Ce qui signifie aussi que le temps de parcours d’un segment est identique quelle que soit la longueur du segment, soit la durée totale de la séquence divisée par le nombre de segments.

Exemple : 15 /4 = 3.75 sec par segment

Il est donc possible de calculer la vitesse de déplacement de la caméra en mesurant la longueur d’un segment dans le calque géométrique :

Exemple :

- sur un segment de 9 mètres  la vitesse est de 9 / 3.75= 2,4 metres par seconde

- sur un segment de 2 mètres  la vitesse est de 9 /3.75= 0,53 metres par seconde

Vous disposez donc de toutes les informations et de toute l’aide géométrique nécessaires pour créer des Points de Vue Clefs judicieusement positionnés pour faire des Accéllérations ou des Rallentissements éventuellement rigoureusement calibrés en vitesse.

Ces variations de vitesse se font souvent au début et à la fin d’une séquence

3-4  FILMER

Cliquer dans ce bouton pour produire le fichier d’animation au format QuickTime (.mov).

Le premier POV de la liste est affiché et le nom et la destination du fichier video sont demandés.

Renseigner le nom du fichier video  et sa destination.

La prise de vue commence alors, et s’affiche simultanément à l ‘écran.

Ne touchez à aucune commande de 3D Turbo pendant la prise de vue.

La fenêtre ci-dessous est affichée pendant le durée de la prise de vue.

Pour arrêter prématurément la prise de vue, utiliser le touche Escape ou cliquer sur le bouton « Stop ». La séquence résultante sera incomplète mais fonctionnelle.

Pendant le filmage vous pouvez néanmoins basculer vers un autre programme et faire autre chose pendant que la séquence s’enregistre.

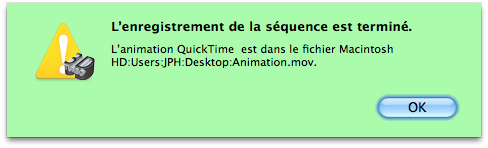

Vous serez averti de la fin du filmage par un panneau vert :

La séquence d’animation créée est immédiatement ouverte et jouée avec le lecteur associé au format .mov .

En général c’est le Quicktime Player, mais vous pouvez associer un autre lecteur au format .mov, tel que ITunes, VLC, TextEdit,…

Pour associer un autre lecteur au format .mov, demander lau Finder les informations sur un fichier .mov quelconque, puis choisissez une apllication dans le menu « Ouvrir avec », puis cliquer sur le bouton « Tout modifier » :

QUELQUES CONSEILS de REALISATION

- Soignez votre modèlisation 3D. Evitez les facettes superposées qui produisent des clignottements inesthétiques dans les video.

- Soignez les caractéristiques de la première vue OpenGL dont dépend tout le graphisme de la séquence. Filmez si possible sur des machines équipées de Cartes graphiques RADEON. Les Carte NVIDIA sont très mauvaises aux rendus des traits antiaiiasés. Faites des essais pour régler les épaisseurs des traits de contournage des faces.

- Eclairez de telle manière que la lumière et les ombres portées soit correctes tout au long de la séquence.

- Soignez le Scénario de chaque séquence.

Dans 3D Turbo, vous disposez de nombreux outils pour créer des Points de Vue, les modifier, les enregistrer, les mettre en Dossiers et les ordonner (Click View, Cameras géométrique, choix des doites de visée, focale des camera, angle de Tilt, déplacements interactifs, zoom, Gestionnaire de Points de Vue,…) Veuillez vous reporter au chapitre 32 Les Techniques Avancées de la Visualisation 3D, § 6 – Sauvegarder et Gérer  les Points de Vue.

Utilisez les fonctions de prévisualisation des point clefs ou de la séquence pour tester les parcours.

- La vitesse de la camera est constante le long du parcours. Néanmoins vous pouvez créer des effets de rallentissement ou d’accélération en disposant des POV Clefs rapprochés ou éloignés. La vitesse semblera plus faible entre des POV rapprochés et plus rapide entre des Pov éloignés.

- Pour créer des points d’arrêt dans le parcours, insérer 2 (ou plus) POV Clefs indentiques

- Pour créer des films de longue durée, mieux vaut les découper en plans séquences et réaliser des montages à l’aide de logiciels spécialisés. Pour ce faire, utiliser plusieurs dossiers de Points de Vue Clefs, chacun correspondant à une séquence séparée.

- Si la séquence créée contient du son et que vous n’entendez pas le son, utilisez le Quicktime Player pour enregistrer-sous votre séquence video en format Ordinateur, ou en format Web. Vous remarquerez que cette conversion réduit également la taille du fichier video.

- De nombreux logiciels d’édition video ( tel que Quicktime PRO, Moyea video editor,..) sont disponibles sur internet. Ils permettent de découper les Séquences, changer le son, insérer des Logos, appliquer des effets spéciaux, etc .

4 – VUes en RELIEF

Il existe plusieurs moyens pour réaliser des Vues en relief. 3D Turbo utilise  2 techniques :

Créer un Anaglyphe ou une Paire Stéréo#

- Les Anaglyphes

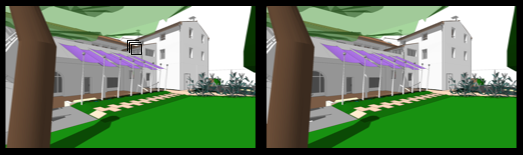

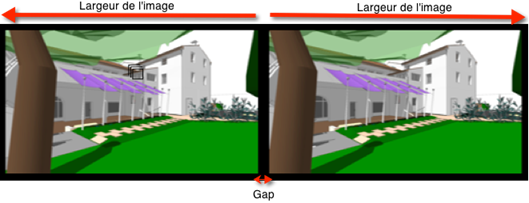

- Les Paires Stéréoscopiques

Le principe sous-jacent aux 2 techniques est identique :  il s’agit  de présenter à chaque œil une image légèrement différente pour que le cerveau reconstitue une vue 3 dimensions en Relief.  Ce principe est fondé sur la notion de stéréoscopie qui permet à notre cerveau d’utiliser le décalage entre nos deux yeux pour percevoir le relief.

4-1  Les Anaglyphes

Un Anaglyphe est une Vue  de deux images superposées traitées en deux couleurs complémentaires représentant la même scène mais vue de points légèrement décalés.

Le décalage (appelé « Ecartement» ou « paralaxe ») n’est pas le même pour tous les éléments de l’image, à cause de l’effet de perspective. Lorsqu’on observe l’anaglyphe à travers des filtres colorés (lunettes), on obtient la sensation du  relief binoculaire.

Un filtre est placé devant chaque œil, un rouge pour l’oeil gauche, un cyan pour l’oeil droit (ou l’inverse). Ainsi, l’oeil gauche ne voit pas le cyan, tandis que l’œil droit ne distinguera pas le rouge.  A partir de ces 2 informations qui lui arrivent simultanément,  le cerveau recompose le relief. Sur un écran qui est par nature plat, il faut donc envoyer des informations  différentes à chaque œil à l’aide de lunettes qui filtrent de façon  différente pour chaque œil.

Différents types de Lunettes pour observation d’un Anaglyphe

Ces lunettes , d’un prix modique se trouvent aisément sur Internet . Voir :

http://www.lunetshop.com/32-lunettes-3d-rouge-cyan

http://www.stereomax.fr/lunettes-3d-anaglyphes-plastique.html

http://www.berezin.com/3d/3dglasses.htm

et ailleurs,

On peut aussi les fabriquer soi-même avec un peu de bricolage ;

https://www.youtube.com/watch?v=ihh99L3JDGQ

https://www.youtube.com/watch?v=PcOvpbKqVQ0

http://www.presse-citron.net/fabriquez-vos-lunettes-3d-en-quelques-secondes-gratuitement/

Anaglyphe réalisé par 3D Turbo

4-1-1 reALISATION D’UN aNAGLYPHE

Un anaglyphe se réalise à partir d’une vue en Perspective, Les vues en Plans  ( Dessus, Droite, Gauche, etc ) ne permettent pas la réalisation d’anaglyphes.

La Vue en perspective peut être en n’importe quel type de rendu ( Filaire, Faces Cachées vectorielles, OpenGL, ou Rendu Réaliste en image de synthèse Render ).

La dimension de la fenêtre peut être aussi grande que nécessaire, Un Anaglyphe est plus agréable à regarder en grande dimension,

- Ouvrir le dialogue de Réglage du Relief en cliquant dans l’ icône ou en choisissant dans le menu contextuel de la fenêtre de travail ou dans le menu   Vues, Le dialogue ci-contre est affiché, -  Choisir  l’onglet « Anaglyphe » Dès lors, on peut  modifier à volonté : - le Point de Vue - le Mode de rendu, - les Propriétés de l’OpenGL

	- Choisir le type de lunette utilisée. Habituellement, verre rouge sur l ‘œil gauche et Verre Cyan sur l’œil droit, mais on peut choisir l’inverse,
	- Choisir la fonction de composition des couleurs de l’anaglyphe, Couleur : préserve au maximum les couleurs d’origine, mais le rouge pur et le Cyan pur ne sont pas visibles, Conseil : Les couleurs Rouge pur et Cyan pur étant utilisées pour transporter les informations de relief, il est préférable de ne pas les utiliser pour colorer les modèles 3D, Semi-Couleur :  opère une légère transformation des couleurs pour faire passer les rouges et les cyan purs, Grisé :  opère une transformation des couleurs pour obtenir un anaglyphe en niveaux de gris, Dubois : opère un mélange des couleurs inventé par un chercheur, Mr Dubois, pour obtenir un anaglyphe équilibré,
	- Choisir l’ écartement (toujours en Centimètres) entre les 2 positions de caméra fournissant l’image de droite et celle de gauche, (Entrer une valeur au clavier ou rouler la molette – lire les bulles d’aide), Le bouton « Propose » fournit une valeur adaptée à la focale de la vue, mais peut parfois produire un écartement excessif, Le bouton « Std, » fournit la valeur 6,5 cm, distance habituelle entre les yeux, Conseil : Plus l’écartement est grand, plus l’effet de profondeur est important, Mais un écartement trop important peut produire un anaglyphe difficilement visualisable, On fera donc plusieurs essais de valeurs pour trouver le meilleur écartement donnant le meilleru effet de relief pour un point de vue donné,
	- Cliquer dans ce bouton pour afficher la vue de l’ œil gauche, Repasser en Vue Centrale dès que possible,
	- Cliquer dans ce bouton pour afficher la vue de l’ œil droit, Repasser en Vue Centrale dès que possible,
	- Cliquer dans ce bouton pour afficher la vue centrale , c’est à dire la perspective normale de 3D Turbo, Lorsque cette vue est affichée,  on peut modifier le Point de Vue (Droite de visée, Focale, ClicView, Eclairage, etc),
	- Cliquer dans ce bouton pour afficher l’anaglyphe dans le fenêtre de travail,
	- Cocher cette case pour faire disparaître toutes les fenêtres d’outils, Utile pour faire des Anaglyphe plein écran.

4-1-2  interaction LUNETTE – ECRAN

Pour obtenir une vision confortable d’un anaglyphe, il est important que les lunettes choisies filtrent correctement le rouge et le bleu émis par  l’écran. En effet, le gamut ( = le profil d’affichage) émis par l’écran varie selon les règlages. Les filtres des lunettes ne sont jamais parfaitement adaptés aux pigments des écrans.

Pour vérifier si les lunettes choisies filtrent correctement  les 2 couleurs de l’anaglyphe, visiter les sites :

http://www.david-romeuf.fr/3D/Anaglyphes/BonCoupleEL/BonCoupleEcranLunettesAnaglyphe.html

http://www.alpes-stereo.com/lunettes/testelunettes.html

et suivre les instructions qui s’y trouvent.

Ou procéder comme suit :

Observez l'image ci-dessous avec le filtre cyan de vos lunettes puis avec le rouge.

À travers le filtre cyan, l'image doit disparaitre totalement (il peut rester un " fantôme " selon la qualité de vos filtres et le réglage de votre écran). En la regardant à travers le filtre rouge, l'image devrait apparaître en noir et blanc.

Si les lunettes utilisées ne filtrent pas totalement correctement, vous pouvez tenter de modifier le gamut de votre écran en ouvrant les Préférences Système de votre Mac, à la rubrique « Moniteurs »   et en testant successivement les profils proposés dans la liste.

Une autre possibilité d’amélioration du filtrage est la superposition de 2 lunettes.

4-1-3  Conseils

Outre la bonne adéquation entre les lunettes et l’écran, il convent de choisir une valeur d’écartement correcte, donnant la meilleures sensation de profondeur sans fatigue oculaire.

Nous conseillons de positionner la caméra du Point de Vue pas trop éloignée du sujet.

Nous déconseillons la perspective automatique qui produit une focale trop grande.

Exemple  d’effet de l’ écartement sur un l’anaglyphe :

6,5 cm	20 cm	40 cm	100 cm

L’impression de profondeur  augmente avec la valeur d’écartement.

Mais un écartement excessif fatigue les yeux et rend la vision désagréable ou impossible.

Un écartement trop petit détruit l’effet de relief,

On expérimentera facilement pour trouver un bonne valeur d’écartement.

Le bouton propose, peut proposer des valeurs excessives  si la caméra est trop éloignée du sujet avec un fort zoom.

Dans les perpectives d’intérieur, la valeur standard 6,5 cm fonctionne bien dans la plupart des cas.

4-2  Les PAires Stéréo

Les paires Stéréo permettent de visualiser le relief sans aucun accessoire.

Le dilemme

Vision croisée ou Vision parallèle ?

Vision croisée

La vision croisée consiste à loucher, ce qui permet de fusionner rapidement une couple d’images stéréoscopiques. L'image pour l’œil  gauche est à droite, et celle pour l’œil  droit est à gauche.

Avantages de la vision croisée :

- on est en vision libre, on n'a pas besoin d'accessoire,  ou de lunettes, et on peut modifier la distance d'observation.

- Les couleurs ne sont pas altérées, comme pour le cas des anaglyphes (filtres colorés).

- On peut agrandir le couple d'images côte-à-côte inversé jusqu'à occuper toute la largeur de l'écran.

Inconvénients de la vision croisée :

- l'image apparaît petite et le relief est comprimé !

Paire Stéréo pour Vision croisée

Vision parallèle

La vision parallèle (ou légèrement divergente) nécéssite un entrainement oculaire pour apprendre à regarder avec les axes des yeux parallèles. Elle peut provoquer des migraines et certaines personnes n’y arrivent jamais. Il est en effet contre nature de faire diverger les yeux pour leur imposer un parallélisme axial.

L'image pour l’œil  gauche est à gauche, et celle pour l’œil  droit est à droite.

Une façon de forcer la vision parallèe  est de vous approcher de l'écran, de regarder au "loin" puis de reculer lentement.

Un autre méthode plus efficace :

Placez vous à environ 50 cm de l'écran, exactement dans l'axe vertical séparant les deux images). Regardez toujours les images et placez votre index dans l'axe entre vous et l'écran à 30 cm de vos yeux. Comme vous êtes focalisé sur l'image vous devriez voir deux espèces de fantômes de doigt semi-transparents l'un à droite, l'autre à gauche de l'axe. Maintenant deplacez votre index entre vous et l'écran de manière à placer une extrémité fantôme 1/2 cm en dessous du point milieu du bord supérieur de chaque image,   avec une grande précision en deplaçant le doigt dans les directions droite-gauche et avant-arrière (séparation).

Maintenant , sans aucun mouvement du corps,  regardez vite l'extrémité de votre doigt !

Une troisième image devrait apparaître au mileu des 2 autres , montrant le relief.

Si elle apparaît floue, relaxer  les yeux  ( et les épaules ) et reculer lentement sans modifier votre vision.

Avantages de la vision parallèle

- bonne vision du relief,

- image légèrement agrandie, sans aucun intermédiaire optique entre les yeux et l'image !

-

Inconvénients de la vision parallèle

- La largeur des images est limitée à la base oculaire ( taille d’image entre 300 et 600 pixels , gap de 10 à 50 pixels )

Paire Stéréo pour Vision parallèle

4-1-1 reALISATION D’UNe paire stereo

Une paire stéréo se réalise à partir d’une vue en Perspective, Les vues en Plans  (Dessus, Droite, Gauche, etc ) ne permettent pas la réalisation de paires stéréo,.

xx

La Vue en perspective peut être en n’importe quel type de rendu ( Filaire, Faces Cachées vectorielles, OpenGL, ou Rendu Réaliste en image de synthèse Render ).

- Ouvrir le dialogue de Réglage du Relief en cliquant dans l’ icône ou en choisissant dans le menu contextuel de la fenêtre de travail ou dans le menu   Vues, Le dialogue ci-contre est affiché, -  Choisir  l’onglet « Paire Stéréo» Dès lors, on peut  modifier à volonté : - le Point de Vue - le Mode de rendu, - les Propriétés de l’OpenGL

	- Choisir le type de vision souhaitée : Vision croisée ou Vision parallèle,
	- Choisir les dimensions de la paire stéréo : Largeur en pixels de chaque image de la paire, ou Largeur en Cm de chaque image de la paire. Gap:  espacement entre les images de la paire.
	- Choisir l’ écartement (toujours en Centimètres) entre les 2 positions de caméra fournissant l’image de droite et celle de gauche, (Entrer une valeur au clavier ou rouler la molette – lire les bulles d’aide), Le bouton « Propose » fournit une valeur adaptée à la focale de la vue, mais peut parfois produire un écartement excessif, Le bouton « Std, » fournit la valeur 6,5 cm, distance habituelle entre les yeux, Conseil : Plus l’écartement est grand, plus l’effet de profondeur est important, Mais un écartement trop important peut produire un anaglyphe difficilement visualisable, On fera donc plusieurs essais de valeurs pour trouver le meilleur écartement donnant le meilleru effet de relief pour un point de vue donné,
	- Cliquer dans ce bouton pour afficher la vue de l’ œil gauche, Repasser en Vue Centrale dès que possible,
	- Cliquer dans ce bouton pour afficher la vue de l’ œil droit, Repasser en Vue Centrale dès que possible,
	- Cliquer dans ce bouton pour afficher la vue centrale , c’est à dire la perspective normale de 3D Turbo, Lorsque cette vue est affichée,  on peut modifier le Point de Vue (Droite de visée, Focale, ClicView, Eclairage, etc),
	- Cliquer dans ce bouton pour afficher l’anaglyphe dans le fenêtre de travail,

4-3  ENREGISTRER LES VUES EN RELIEF

Une Vue Anaglyphe ou Paire Stéréo affichée sur l’écran peut être enregistrée dans un fichier.

L’image résultant est toujours au format PGN.

Elle est enregistrée dans un dossier nommé  « Relief (Anaglyphs_Stereo Pairs) » dans le dossier « IMAGES »  situé dans le dossier Companion du projet .

Si le projet n’existe pas, le dossier « Relief (Anaglyphs_Stereo Pairs) » est créé sur le Bureau.

4-3-1  Enregistrer un Anaglyphe

Pour enregistrer un Anaglyphe affiché à l’écran :

1) Renseigner le champ  Nom du Fichier,

2) Cliquer dans le bouton Enregistrer.

Le nom du fichier sera enrichi avec la valeur de l’écartement et le type de l’Anaglyphe :





Si la case « Ouvrir dans Aperçu » est cochée, l’image sera automatiquement ouverte dans Aperçu.

4-3-1  Enregistrer unE PAIRE STEREO

Pour enregistrer une Paire Stéréo affiché à l’écran :

1) Renseigner le champ  Nom du Fichier,

2) Cliquer dans le bouton Enregistrer.

Le nom du fichier sera enrichi avec la valeur de l’écartement et la largeur de chaque vue:


Si la case « Ouvrir dans Aperçu » est cochée, l’image sera automatiquement ouverte dans Aperçu.
